Что такое полистиролбетон?

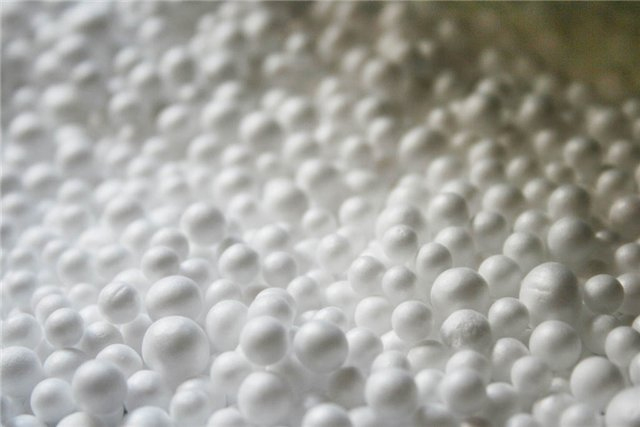

Полистиролбетон представляет собой композиционный материал, в состав которого входит портландцемент и его пористый заполнитель, в качестве которого выступают гранулы вспененного полистирола, а также модифицирующие добавки (ускорители схватывания, пластификаторы и т. д.) Плотность полистиролбетона, как правило, варьируется в пределах от 150 кг/см3 (при использовании в качестве теплоизоляционного материала) до 600 кг/см3 (для конструкционных блоков).
Полистиролбетон относится к классу легких бетонов, однако имеет ряд отличительных особенностей, и это, прежде всего высокие прочностные характеристики при низкой средней плотности, высокая морозостойкость и низкая теплопроводность. Полистиролбетон можно изготавливать в широких интервалах плотностей, и в результате чего получать как конструкционный, так и теплоизоляционный материал. Также, в отличие от пенобетонов и газобетонов, несложно получать полистиролбетон плотностью менее 200 кг/м3, обладающий повышенными прочностными и теплоизоляционными свойствами.
Полистиролбетон известен в течение достаточно длительного времени, однако в настоящее время интерес к данному виду строительных материалов значительно возрос, и главным образом по следующим причинам:
Преимущества монолитного полистиролбетона
- великолепные санитарно-эпидемиологические показатели
- превосходная комфортность проживания в зданиях из монолитного полистиролбетона
- хорошая паропроницаемость
- экологическая чистота
- конструкции из монолитного полистиролбетона являются сухими (не более 4% влажности)
- в случае в аварийных ситуациях намокания конструкций, полистиролбетон и изделия из него быстро высыхают, без потери прочности
- самый высокий коэффициент отношения плотности к теплоизолирующей способности между аналогами
- самый высокий коэффициент отношения влагостойкости к теплоизолирующей способности между аналогами
- самый высокий коэффициент отношения долговечности к теплоизолирующей способности между аналогами
- монолитный полистиролбетон представляет собой трудногорючий материал (Группа горючести Г1)
- обладает высокой морозостойкостью F50
С каждым днем монолитный полистиролбетон открывает новые возможности использования не только в строительстве и ремонте зданий, но и в строительстве дорог, железнодорожных путей, создании звукопоглощающих панелей и многом другом.
Области применения полистиролбетона:
- Теплоизоляционные плиты;

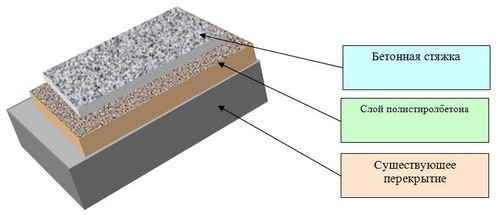

- Монолитная теплоизоляция чердаков и кровель;
- Монолитная теплоизоляция трехслойных панелей, блоков и наружных стен;
- Теплоизоляция в колодцевой кладке;
- Пустотелые элементы для сборно-монолитных стен;
Основные технические характеристики полистиролбетона
|
Марка блоков по средней плотности (кг/м3) |
Класс по прочности на сжатие |
Средняя прочность на сжатие R, МПа |
Передел прочности на растяжение при изгибе, МПа |
Коэффициент теплопроводности,Вт/м °С |
Марка по морозо- стойкости |
||
|
в сухом состоянии |
при эксплуатационной влажности |
||||||
|
А |
Б |
||||||
|
D150 |
М 2,5 |
- |
0,10 |
0,055 |
0,057 |
0,060 |
F25 |
|
D200 |
М 3,5 |
- |
0,15 |
0,065 |
0,070 |
0,075 |
F25-F35 |
|
D250 |
В 0,35 |
- |
0,25 |
0,075 |
0,085 |
0,090 |
F35-F50 |
|
D300 |
В 0,5 |
0,73 |
0,35 |
0,085 |
0,095 |
0,105 |
F35-F50 |
|
D350 |
В 0,75 |
1,09 |
0,50 |
0,095 |
0,110 |
0,120 |
F50-F75 |
|
D400 |
В 1,0 |
1,45 |
0,60 |
0,105 |
0,120 |
0,130 |
F50-F75 |
|
D450 |
В 1,5 |
2,16 |
0,65 |
0,115 |
0,130 |
0,140 |
F75-F100 |
|
D500 |
В 2,0 |
2,90 |
0,70 |
0,125 |
0,140 |
0,155 |
F75-F100 |
|
D550 |
В 2,5 |
3,60 |
0,73 |
0,135 |
0,155 |
0,175 |
F100-F150 |
Полистиролбетон наилучшим образом сочетает в себе качественные технические, эксплуатационные и стоимостные характеристики и является лучшей альтернативой традиционным тепло и звукоизолирующим материалам. Многие архитекторы, строители и жильцы по достоинству оценили выдающиеся свойства полистиролбетона как наиболее подходящего современного и перспективного материала для эффективного строительства.

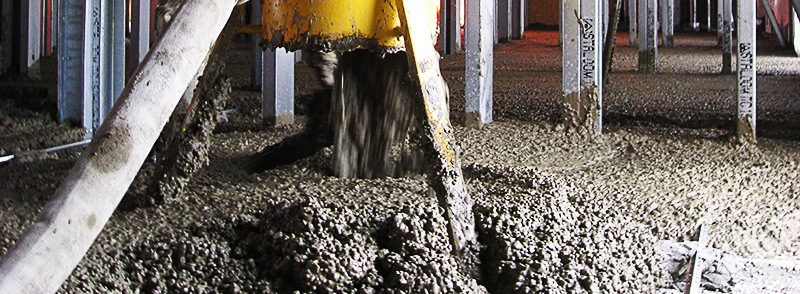

Технология приготовления и укладки монолитного полистиролбетона
Монолитный полистиролбетон - это эффективный, экологически чистый, долговечный и надежный в эксплуатации стеновой материал, который становится все более востребованным на строительном рынке. Разработанная технология позволяет производить монолитный полистиролбетон непосредственно на строительной площадке и обеспечивает перекачиваемость полистиролбетонной смеси героторными насосами без расслаивания, а также позволяет производить укладку смеси в опалубку без виброуплотнения.
Применение монолитного полистиролбетона в наружных стенах вместо блочной стеновой кладки дает возможность:
- повысить коэффициент теплотехнической однородности и соответственно увеличить на 30 % и более сопротивление теплопередаче стены благодаря исключению кладочных швов из высокотеплопроводного цементно-песчаного раствора;
- снизить трудоемкость возведения стены и повысить индустриальность строительства;
- увеличить темпы строительства.
Скорость твердения монолитного полистиролбетона зависит от следующих основных факторов: активности вяжущего, температуры в помещении.
|
Сравнительные характеристики различных материалов и полистиролбетона |
|||||||
|
Материал |
Плотность, кг/м3 |
Коэффиц. теплопроводности, Вт/м 0С |
Теплопотери Вт/м2 |
Толщина стены при Roпр=3,15 м |
Масса 1м2 , кг |
||
|
ячеистый бетон (автоклавный) |
550 |
0,18 |
17,5 |
0,55 |
303,19 |
||
|
керамзитобетон |
850 |
0,38 |
26,67 |
1,18 |
1004,06 |
||
|
дерево |
500 |
0,15 |
33,33 |
0,47 |
236,25 |
||
|
Полистиролбетон |
450 |
0,13 |
13,33 |
0,30 |
135 |
||
